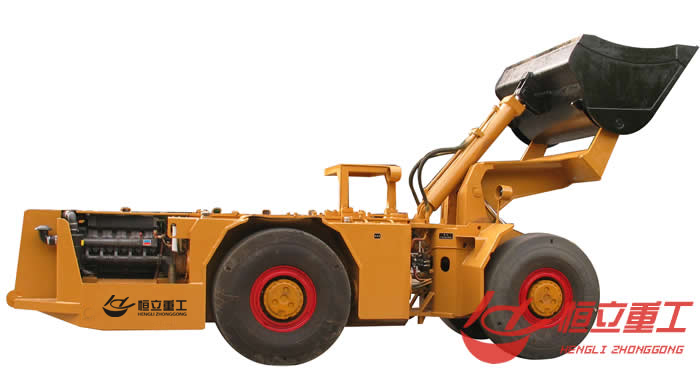

铲运机构造,铲运机结构,铲运机照片

 铲运机，属于一种铲土、运土一体化机械，操作灵活，不受地形限制，不需特设道路，生产效率高，受到工矿业的青睐。很多客户对铲运机的了解不是很深，小编从铲运机的构造入手，详细概述：
　　铲运机、包括车轮、牵引梁、车架、液压装置、带铲土机构的铲斗、支架机构和车架升降调整机构，其特征在于所述的带铲土机构的铲斗，由斗体、滑动挡板、转动挡板、铲刃和破土刀组成；在斗体的两侧壁上各有1个支杆轴和斗体转动支承轴孔，在斗体的两侧壁的前端内侧有滑道，铲刃焊固在斗体底的前端，破土刀焊固在铲刃上；滑动挡板和转动挡板设置在斗体的开口处，滑动挡板和转动挡板通过2个合页联结，2个合页的两端出轴，分别插入斗体的两侧壁的前端内侧的滑道内；所述的支架机构，由挡板支杆、2个侧支杆和前支杆组成，前支杆的前端由固定在车架前端的前支杆支承轴予以支承，前支杆的后端轴孔，套入挡板支杆，且位于挡板支杆的中部，挡板支杆固定在滑动挡板的上端，两端留有出轴，2个侧支杆的前端有轴孔，其后端有滑槽，2个侧支杆的前端轴孔分别套装在挡板支杆的两端出轴上，2个侧支杆的后端滑槽，分别套装在斗体上的2个支杆轴上；2个斗体支轴分别穿过斗体两侧壁上的2个斗体转动支承轴孔和车架两侧壁上的轴孔，液压装置的升降杆与固定在斗体后端的横轴联结；所述的车架升降调整机构，由丝杠、丝母盘和转盘组成，转盘固定在丝杠的顶端，丝母盘与车架连成一整体结构，丝杠旋进丝母盘，其下端插入牵引梁上的丝杠端孔内。
　　以上是铲运机基本构造的详细概述，希望能有所帮助。
