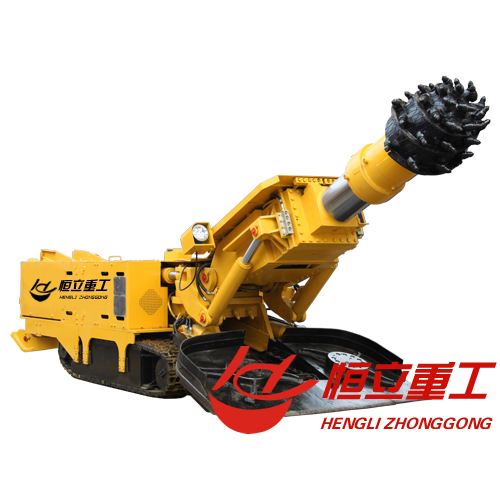

产品介绍—掘进机型号HLZ-55
悬臂式掘进机要同时实现剥离煤岩、装载运出、机器本身的行走调动以及喷雾除尘等功能，即集切割、装载、运输、行走于一身。它主要由切割机构、装载机构、运输机构、行走机构、机架及回转台、液压系统、电气系统、冷却灭尘供水系统以及操作控制系统等组成。其中切割臂、回转台、装渣板、输送机、转载机、履带等为主要工作机构。
悬臂式掘进机的主要特点：
- 悬臂式掘进机仅能截割巷道部分断面，要破碎全断面岩石，需多次上下左右连续移动截割头来完成工作。可用于任何断面形状的隧道；
- 掘进速度受掘进机利用率影响很大，在最优条件下利用率可达60%左右，但若岩石需要支护或其它辅助工作跟不上时，其利用率更低；
- 与全断面掘进机有一些相同的优点：连续开挖、无爆破震动、能更自由地决定支护岩石的适当时机；可减少超挖；可节省岩石支护和衬砌的费用；
- 与全断面掘进机比较，悬臂式掘进机小巧，在隧道中有较大的灵活性，能用于任何支护类型；
- 与全断面掘进机相比，具有投资少、施工准备时间短和再利用性高等显著特点。
性能特点：
- 整机外形小巧，适合矮、窄巷道使用，方便灵活；
- 截割部采用液压马达或电机驱动，可伸缩，截割范围大；
- 各部件采用长寿命、高强度结构设计；
- 装载、一运采用液压马达直接驱动，故障率低；
- 关键元件采用国际、国内知名品牌。
|
项目 |
单位 |
技术参数 |
|
产品型号 |
|
悬臂式掘进机-HLZ 55 |
|
外形尺寸（A×M×H） |
m |
7.3×1.6×1.5 |
|
铲板宽度(N) |
m |
2 |
|
履带外侧宽度(M) |
m |
1.6 |
|
装机总功率 |
kW |
92 |
|
整机重量 |
t |
18 |
|
最大掘进高度(D) |
m |
3.8 |
|
最大定位掘进宽度(2W) |
m |
4.5 |
|
经济切割断面 |
m² |
4～17 |
|
掘进断面形状 |
|
任意 |
|
爬坡能力 |
° |
±18 |
|
可切割岩石单轴抗压强度 |
MPa |
≤50 |
|
地隙 |
mm |
220 |
|
切割头最大直径 |
mm |
Φ640 |
|
切割电机功率 |
kW |
55 |
|
切割头转速 |
r/min |
46 |
|
伸缩距离 |
mm |
600 |
|
最大卧底深度 |
mm |
350 |
|
装载形式 |
|
星轮式 |
|
星轮转速 |
r/min |
35 |
|
输送机形式 |
|
边双圆环链刮板式 |
|
输送机链速 |
m/s |
0.8 |
|
输送机槽宽 |
mm |
500 |
|
运输能力 |
m³/h |
156 |
|
行走形式 |
|
履带式 |
|
行走速度 |
m/min |
5.6 |
|
履带最大牵引力 |
kN |
100 |
|
平均接地比压 |
MPa |
0.11 |
|
泵站功率 |
kW |
37 |
|
额定工作压力 |
MPa |
16 |
|
工作介质 |
|
N68#抗磨液压油 |
|
外喷雾压力 |
MPa |
1.5≤P≤3.0 |
|
内喷雾压力 |
|
无 |
|
总流量 |
L/min |
≥35 |
|
供电电压 |
V |
380/660 /1140 |
|
总控制功率 |
kW |
99.5 |
|
照明电压 |
V |
36 |
|
防爆形式 |
|
隔爆兼本质安全型 |
|
可配桥式转载机 |
m |
7.5～17.5 |
注：上述部分参数可以按用户的要求设计，同时我公司有保留及时更改的权利。
